當前位置：NTLPSY-L8-SG型履帶式靜力觸探車(升高型）
發布時間：2023-03-20 17:53 瀏覽次數：751次

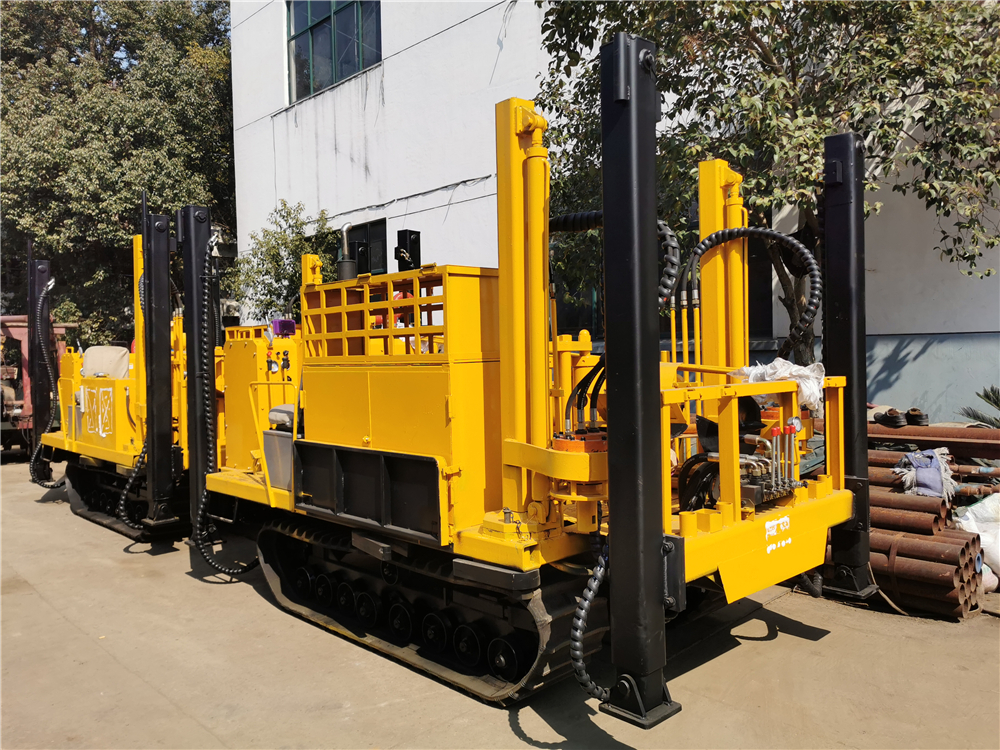

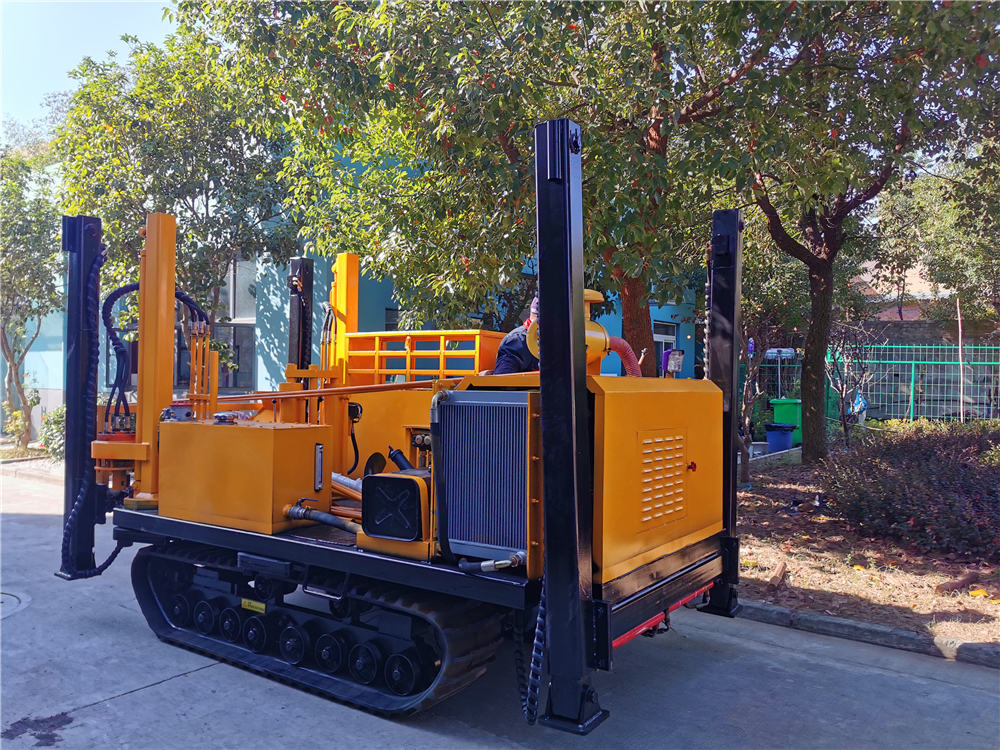

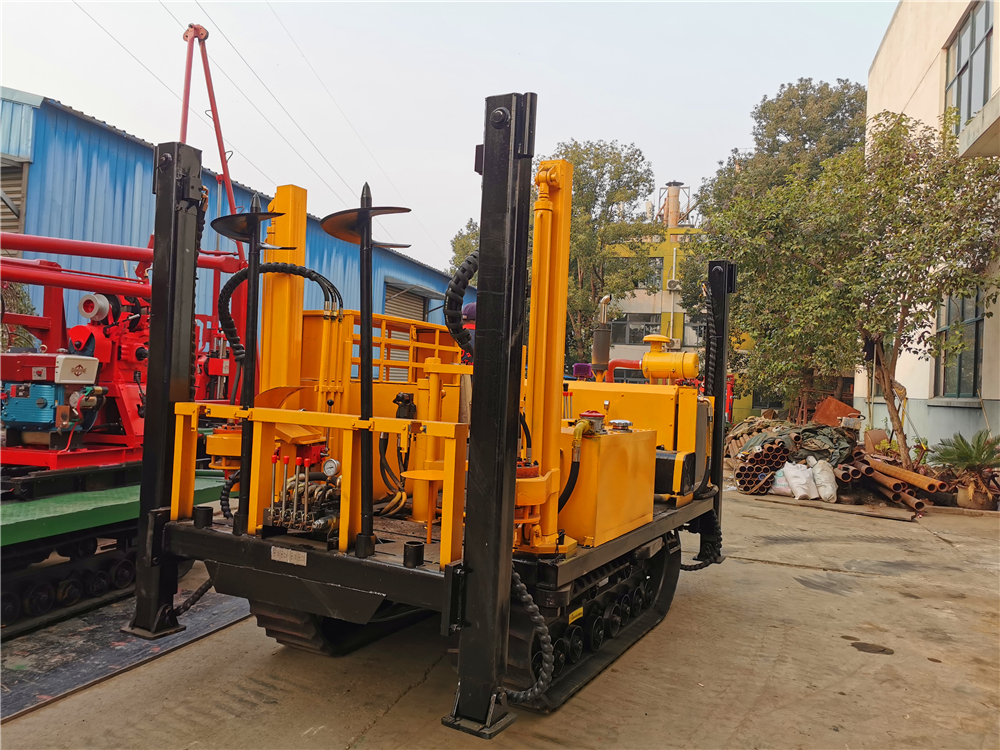

NTLPSY-L8-SG型履帶靜力觸探機由履帶底盤、1臺柴油機、升高型液壓支撐腿系統、2組液壓下錨機構、控制器、平臺及駕駛機構等組成，共同組裝在一個機架上。
履帶式靜力觸探車用于巖土工程的全過程，觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息，是傳統土力學無法比擬的。（1）劃分土類。（2）對土層進行力學分層。（3）提供地基土隨深度變化的物理力學指標。（4）以觸探為主線分析整理勘察報告。靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。
特點：
1. 根據國外同類產品的優點，獨家采用國際先進的倒置式油缸結構，行程1.1mm，貫入更加穩定。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。
3.液壓系統先進，采用分片式組合多路閥，結構緊湊，體積小，安裝方便，壓力損失小，溢流閥過載性好。
4.自動液壓雙下錨結構和4個升高型液壓支腿各自油路控制。
5.本機不僅是靜力觸探測試的理想設備，配置附件，可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。
6.本機配置超長支腿裝卸系統。
7.本機可選配：液壓靜探機：5T、10T、15T、20T、25T液壓靜探機(機型NTLPSY-L8-SG-5、10、15、20、25T)或者1大1小雙組合型履帶靜力觸探車5T+10T、15T、20T、25T(機型NTLPSY-L8-SG-5+、10、15、20、25T)。
主要技術參數：
1、液壓靜力觸探機技術參數
|
液壓靜探機
|
2Y-5T
|
2Y-10T
|
LPSY-L6-15T
|
LPSY-L6-20T
|
LPSY-L6-25T
|
|
額定貫入力
|
50KN
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
60KN
|
140KN
|
180KN
|
240KN
|
300KN
|
|
貫入速度
|
1.2m/min
|
1.2m/min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞桿徑
|
Φ30
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主機重量
|
100kg
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直徑
|
Φ60
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
2、柴油發動機： 495
3、履帶行走機構：自走式專用變速箱 行走速度：0-13km/h
爬坡能力：≤25° 履帶：橡膠履帶 寬：400 節距（P）：90 齒數（Z）：48
4、液壓系統 齒輪泵：CBF-F432-AEP 額定轉速：2000r/min
流量：25 （L/min） 壓力：20MPa 多路閥：ZSI-L15E-w-3Y ZSI-L10E-w-40
5、油箱的容量與工作允許溫度 油箱：≥60L
最高環境溫度：40℃ 最低環境溫度：-20℃ 發動機水溫度：＜90℃ 液壓油溫度：＜65℃
6、支腿油缸：缸徑D：120mm 行程：1500mm 支承力：90KN 頂起力：90KN
7、下錨馬達：QJM12-1.25 壓力：16 MPa 轉速：4-160rpm
